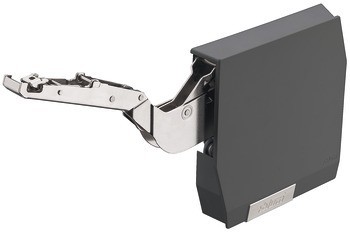

2 zdvihací mechanismy 20K2B00T06 – 20K2E00T06 (2 kusy, symetrické, s 6 vruty do dřevotřísky ⌀ 4 x 35 mm)
2 krytky
1 montážní návod
Verze | Montáž čelního panelu bez nářadí díky klip systému,Otevírací síla a zavírací síla plynule nastavitelná na zdvihacím mechanismu,Šířka výklopu závisí na výkonnostním faktoru |
---|---|
Barva/povrchová úprava | |
Montáž | Montáž čelního panelu bez nářadí díky klip systému |
Materiál | Ocel |
Poznámka k montáži | Výpočet rozměrů zdvihacího mechanismu výkonnostní faktor LF = výška korpusu (mm) x hmotnost čelního panelu (kg)Výkonnostní faktor lze zvýšit o 50 % pomocí 3. zdvihacího mechanismu. |
Model | | 20K2B00T06 | 20K2C00T06 | 20K2E00T06 |
Zařízení pro nastavení | 3-dimensional, continuously adjustable opening and closing force on the lift mechanism |
Barva krytu | Světle šedá | Tmavě šedá | Hedvábná bílá |
Barva/povrchová úprava krytu | |

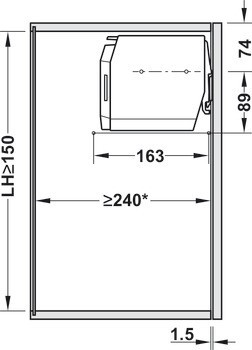

Pro výšku korpusu | ≤600 mm |

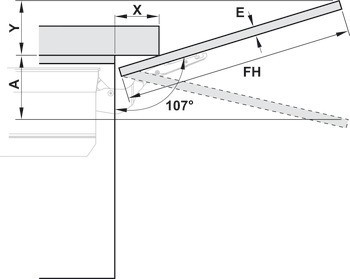

Úhel otevření | 107 ° |
Materiál víka | Dřevo, Hliníkový rámeček |
Výkonnostní faktor | | 220 – 500 | 400 – 1,000 | 960 – 2,215 |
Model No. | 20K2B00T06 | 20K2C00T06 | 20K2E00T06 |
Barva/povrchová úprava | Zdvihací mechanismus: pozink |
