Sada trojcestného zámku, Häfele Symo EC, backset 15 mm
Kód: 224.63.608
7,90 €
za 1 sa bez DPHSkladem u dodavatele

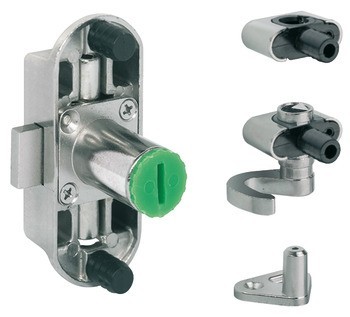

Obsah balení
1 tělo zámku
1 pár zajišťovacích háčků
2 zamykací závory s podložkou k přišroubování
2 vodítka tyče

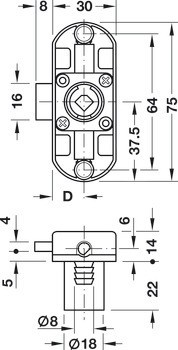

Parametry
| Verze | Sada |
|---|---|
| Barva/povrchová úprava | Nikl, Nikl |
| Rozsah použití | Pro dělenou profilovou tyč, Ø 6 mm, pro zámkové vložky vsazované zepředu na místě realizace |
| Montáž | K nalisování |
| Materiál | Zinková slitina |
| Vhodné pro | Sada |
| Poznámka k montáži | Při návrhu skříní a výběru příslušenství k trojcestným zámkům zohledněte, že otočné trny musí být zkráceny na požadovanou délku.Při dané světlé výšce korpusu ⓒ a montáži trojcestného zámku do středu výšky je délka horní tyče ⓐ a délka spodní tyče ⓑ. Střed těla ⓓ – 25 mmDíky třem rozdílným rozměrům backsetu (15, 25 a 40 mm) je při stejném vzoru vrtání u korpusů rohové skříňky a řady korpusů možné vytvořit identické velikosti mezery.Upozornění: Standard Nova, backset 40 mm je připraven pro průběžnou profilovou tyč. |
| Průměr těla | 18 mm |
| Povrchová úprava | Nikl |
| Backset | 15 mm |
| Rozměr zdvihu závory | 8 mm |
| Montáž | pravé |
| Délka těla vložky | 22 mm |
| Připraveno pro | Häfele Symo EC výměnná vložka |
Sada obsahuje
- 1.
Kód:224.63.600Množstvo: 1 ks - 2.
Kód:239.76.761Množstvo: 2 ks - 3.
Kód:226.57.708Množstvo: 2 ks - 4.
Kód:226.31.763Množstvo: 1 ks - 5.
Kód:226.31.764Množstvo: 1 ks
| Foto | Kód | Názov komponentu | Množstvo v sade | |
|---|---|---|---|---|

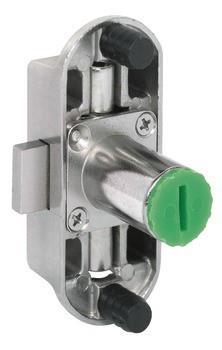

| 1 | | 224.63.600 | Trojcestný zámek, Häfele Symo EC, backset 15 mm | 1 ks |
| 2 | | 239.76.761 | Vodítko tyče, pro profilovou tyč trojcestného zámku | 2 ks |
| 3 | | 226.57.708 | Zamykací trn, pro profilovou tyč trojcestného zámku, s podložkou k přišroubování | 2 ks |
| 4 | | 226.31.763 | Háková záskočka, Häfele Symo LA, pro profilovou tyč trojcestného zámku | 1 ks |
| 5 | | 226.31.764 | Háková záskočka, Häfele Symo LA, pro profilovou tyč trojcestného zámku | 1 ks |
