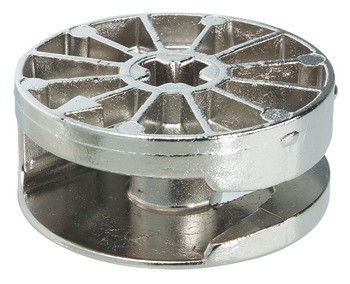

Materiál | Zinková slitina |
---|---|
Barva/povrchová úprava | | Nikl | prázdné | Barva niklu |
Rozsah použití | Pro extrémně stabilní a vysoce namáhané spoje |
Vhodné pro | Spojovací táhlo s vrtaným otvorem Ø 9 mm. |
Pro tloušťku dřeva | ≥19 mm |

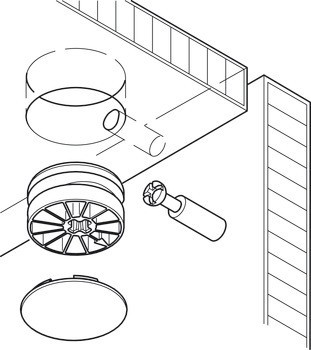

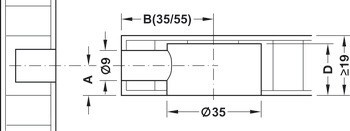

Montáž | Rozměr vrtání A: vzdálenost mezi středem otvoru pro táhlo a horní hranou odpovídá polovině tloušťky dřeva (při tloušťce dřeva 19 mm).Rozměr vrtání B: vzdálenost od středu těla Maxifix k přední hraně bočního prvku (35 nebo 55 mm), v závislosti na volbě spojovacího táhla. |
Hloubka vrtání | 15.5 mm |

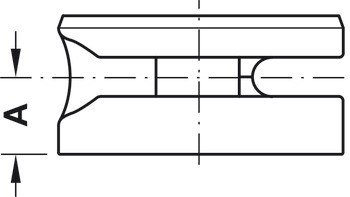

Rozměr A | 9,50 mm | 9.50 mm |

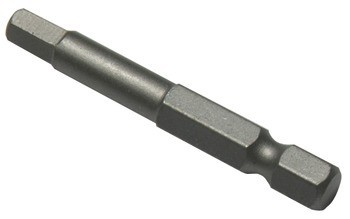

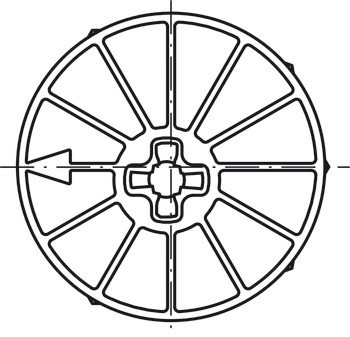

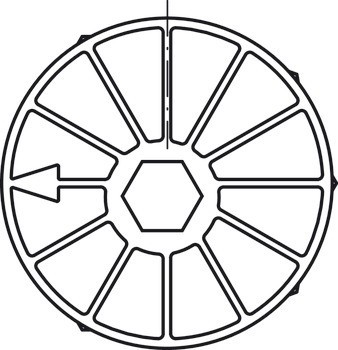

Drážka | | Křížová drážka PZ3 | Vnitřní šestihran SW6 |
Průměr vrtaného otvoru těla | 35,00 mm | 35.00 mm |
