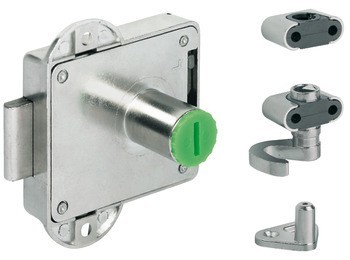

Sada trojcestného zámku, Häfele Symo EC, backset 40 mm

Name: Sada trojcestného zámku, Häfele Symo EC, backset 40 mm
SKU: 224.65.608
Price: 9.46 EUR
Availability: InStock

Kód: 224.65.608

9,46 €

za 1 sa bez DPH

Skladem u dodavatele

1 tělo zámku
1 pár zajišťovacích háčků
2 zamykací závory s podložkou k přišroubování
2 vodítka tyče

Parametry

Verze	Sada
Barva/povrchová úprava	Nikl, Nikl
Rozsah použití	Pro průběžné profilové tyče,pro zámkové vložky vsazované zepředu na místě realizace
Montáž	K přišroubování
Materiál	Zinková slitina
Vhodné pro	profilové tyče Ø 8 mm

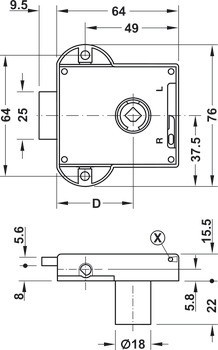

Poznámka k montáži	Při návrhu skříní a výběru příslušenství k trojcestným zámkům zohledněte, že otočné trny musí být zkráceny na požadovanou délku.Při dané světlé výšce korpusu ⓒ a montáži trojcestného zámku do středu výšky je délka horní tyče ⓐ a délka spodní tyče ⓑ. Střed těla ⓓ – 25 mmDíky třem rozdílným rozměrům backsetu (15, 25 a 40 mm) je při stejném vzoru vrtání u korpusů rohové skříňky a řady korpusů možné vytvořit identické velikosti mezery.Upozornění: Standard Nova, backset 40 mm je připraven pro průběžnou profilovou tyč.
Průměr těla	18,00 mm
Povrchová úprava	Nikl
Backset	40,00 mm
Rozměr zdvihu závory	9,50 mm
Montáž	levé nebo pravé
Délka těla vložky	22,00 mm
Funkčnost	Přestavení směru zamykání je možné i v namontovaném stavu, zámek přitom musí být zamčený.Při použití třícestného zámku Standard-Nova v levém provedení s jehličkovou výměnnou vložkou musí být použita speciální zamykací oliva, viz Příslušenství.

	Kód	Názov komponentu	Množstvo v sade
1	`224.65.600`	Trojcestný zámek, Häfele Symo EC, backset 40 mm	1 ks
2	`239.75.781`	Vodítko tyče, pro profilovou tyč trojcestného zámku	2 ks
3	`226.57.708`	Zamykací trn, pro profilovou tyč trojcestného zámku, s podložkou k přišroubování	2 ks
4	`226.30.783`	Háková záskočka, Häfele Symo LA, pro profilovou tyč trojcestného zámku	1 ks
5	`226.30.784`	Háková záskočka, Häfele Symo LA, pro profilovou tyč trojcestného zámku	1 ks
